Laser blussen en repareren van grote versnellingen: procesanalyse en applicatiewaarde
Grote versnellingen zijn kerntransmissiecomponenten in zwaar materieel zoals windenergie, mijnbouw en metallurgische machines. Ze dragen zware belastingen, effecten en slijtage op de lange termijn, waarvoor een hoge precisie en een lange levensduur vereist. Traditionele uitdovingsprocessen (bijv. Inductie blussen, vlam blussen) veroorzaken vaak thermische vervorming en verminderde precisie van tandwielen als gevolg van grote warmte -ingang; Traditionele reparatiemethoden (bijv. Lassen opduiken) voldoet ook niet aan de hoge - precisievereisten. De combinatie van laser blussen en laserbekledingtechnologieën, met "lage schade, hoge precisie en sterke reparatievermogen", is echter een belangrijke oplossing geworden om de pijnpunten in de verwerking en reparatie van grote tandwielen aan te pakken. Dit artikel zal de belangrijkste procespunten en applicatiewaarde van deze technologie ingaan.
Core Voordelen: lage schade, hoge precisie en uitstekende reparatiemogelijkheid
In vergelijking met traditionele processen focussen de voordelen van laser blussen en reparatietechnologie op drie dimensies. Ten eerste is de warmte-ingang klein: laserergie is sterk geconcentreerd en werkt alleen op een millimeter - schaaloppervlakte, die de algehele thermische vervorming van de versnelling vermijdt en zijn oorspronkelijke precisie behoudt (bijv. ISO 1328 Standaard graad 6-7 precisie). Ten tweede blijft de kwaliteit van het tandoppervlak intact: na de verwerking wordt de oppervlakteruwheid van het tandoppervlak nog steeds op RA 1,6-3,2 μm gehandhaafd, waardoor de behoefte aan daaropvolgende versnellingsproceskosten wordt geëlimineerd. Ten derde is de reparatiecapaciteit sterk: laserkleding kan direct defecten zoals gebroken tanden en ernstige slijtage repareren, waarbij de reparatiekosten slechts 1/3 tot 1/5 van de kosten voor het vervangen van een nieuwe versnelling zijn, waardoor de onderhoudskosten van apparatuur aanzienlijk worden verlaagd. Ondertussen kan het door gesegmenteerde controle door het numerieke besturingssysteem ook voldoen aan de hardheidseisen van verschillende delen van het tandoppervlak, het in evenwicht brengen van slijtvastheid en taaiheid.
Algemene processtroom: vier stappen om de verwerkingskwaliteit te regelen

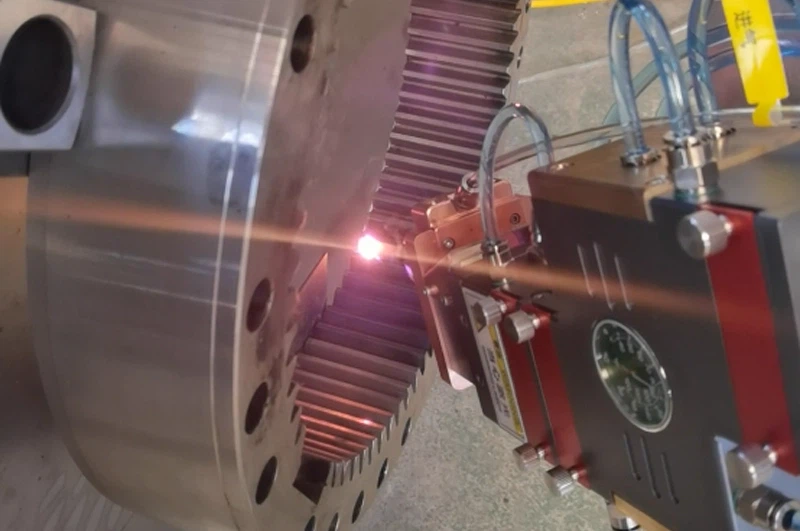

Laser blussen en repareren vertrouwen op gespecialiseerde laserverwerkingsmachines en het totale proces is verdeeld in vier stappen. De eerste stap is werkstukklem en positionering: de grote versnelling is geklemd op de CNC -werkbank van de laserverwerkingsmachine en hoog - precisie -positioneringstools (zoals laser variërend en gereedschapsopdrachtpinnen) worden gebruikt om te zorgen voor de coaxialiteit van het tandwielcentrum en de machine -spindel, met de fouten van de fundering voor de volgende procedure voor de volgende procedure. De tweede stap is het voorbehandeling van het tandoppervlak: na het verwijderen van olievlekken en roest, een speciaal licht - absorberende coating (bijv. Graphite - gebaseerde coating) wordt gespoten op de tot - be - verwerkte gebied, het laser energie -absorptiegebied van 5% {14} 15% (natuurlijk absorptiegebied. oppervlakken) tot meer dan 80% om uniforme verwerkingsresultaten te garanderen. De derde stap is gesegmenteerde laserverwerking: volgens de prestatievereisten van de tand boven, tandflank en tandwortel, worden parameters aangepast via het CNC-programma bijvoorbeeld, een hoger laservermogen wordt gebruikt voor het tandoppervlak om de hardheid te garanderen, terwijl iets lager vermogen wordt gebruikt voor de tandwortel om de stressconcentratie te voorkomen. De vierde stap is kwaliteitsbemonsteringsinspectie: er is geen temperen vereist na de verwerking; In plaats daarvan worden directe inspecties uitgevoerd op de hardheid van het tandoppervlak, de geharde laagdiepte en bekleding laagdefecten om de naleving van de normen te waarborgen.
Belangrijkste parameters van laser blussen: precieze controle van het verhardingseffect
Procesparameters bepalen direct de uitdovingskwaliteit en moeten flexibel worden aangepast op basis van het tandwielmateriaal (bijv. 45 staal, 40cr staal) en werkomstandigheden. De tandoppervlakhardheid wordt geregeld bij Rockwell Hardheid (HRC) 35 - 45, geschikt voor de meeste zware - laadscenario's; Het kan worden verhoogd tot HRC 45-50 voor speciale vereisten. De diepte van de geharde laag is 0,4-0,6 mm, het balanceren van de slijtvastheid van het oppervlak en de kerneffectweerstand. Het laservermogen is ingesteld op 2,0-3,5 kW: overmatig lage vermogen kan leiden tot onvoldoende geharde laagdiepte, terwijl overmatig hoog vermogen kan leiden tot smelten van het tandoppervlak. De blussnelheid (scansnelheid) is 10-50 mm/s-hoe langzamer de snelheid, hoe dieper de geharde laag. Gesegmenteerde aanpassing via het CNC -systeem kan voldoen aan de verwerkingsbehoeften van verschillende onderdelen.
Procesindicatoren van laserkleding: aanpassing aan diverse reparatiebehoeften
Laserkladden is de kerntechnologie voor defectreparatie van grote versnellingen, en de procesindicatoren kunnen flexibel worden aangepast om aan de behoeften te voldoen. De dikte van de bekledingslaag wordt aangepast volgens de ernst van het defect: voor lichte slijtage (0.2 - 0,5 mm), single - laag bekleding van 0,3-0,8 mm wordt gebruikt; Voor gebroken tandreparatie (1-2 mm verlies) wordt meerlagige bekleding van 1,5-2,5 mm aangenomen, met tussenlagenstemperatuur geregeld om scheuren te voorkomen. Het hardheidsbereik van de bekledingslaag is HRC 25-60: HRC 40-55 is geselecteerd voor het tandoppervlak om slijtvastheid te garanderen, terwijl HRC 25-35 wordt gebruikt voor de tandwortel om de impactweerstand te verbeteren. Voor veel voorkomende materialen zoals 45 staal en 40Cr -staal, is directe bekleding mogelijk zonder voorverwarming, waardoor het proces wordt vereenvoudigd. De bekledingslaag vormt een metallurgische binding met het substraat (bindingssterkte groter dan of gelijk aan 300 MPa), vrij van defecten zoals scheuren en poriën, en de tandenprofielprecisie kan na reparatie worden hersteld naar de oorspronkelijke ontwerpstandaard.
Kerncomponenten van laserbekledingsysteem
Kostenreductie, efficiëntieverbetering en ondersteuning voor zwaar materieel werking en onderhoud
De toepassing van laser blussen en reparatietechnologie voor grote versnellingen biedt aanzienlijke economische en sociale voordelen. In termen van servicelevensverlenging kan de hoge - hardheid blussen laag de levensduur levensduur met 2 - 3 keer verlengen. In kostenbeheersing zijn de reparatiekosten veel lager dan die van vervanging-vooral voor grote versnellingen met een diameter van meer dan 2m en het gewicht van meer dan 10 ton, de economische voordelen zijn prominent. Bij productieondersteuning is de reparatiecyclus slechts 1-3 dagen, veel korter dan de inkoopcyclus van 1-3 maanden van nieuwe versnellingen, waardoor de downtime verliezen van apparatuur worden verminderd. Momenteel is deze technologie op grote schaal toegepast op belangrijke componenten zoals windenergiespilverwars en mijnbouwbreker, en een belangrijke ondersteuning worden voor "groene productie" en "efficiënte werking en onderhoud" van zwaar materieel.
